方棒尺寸检测设备
SC-DIM-BI
产品简介

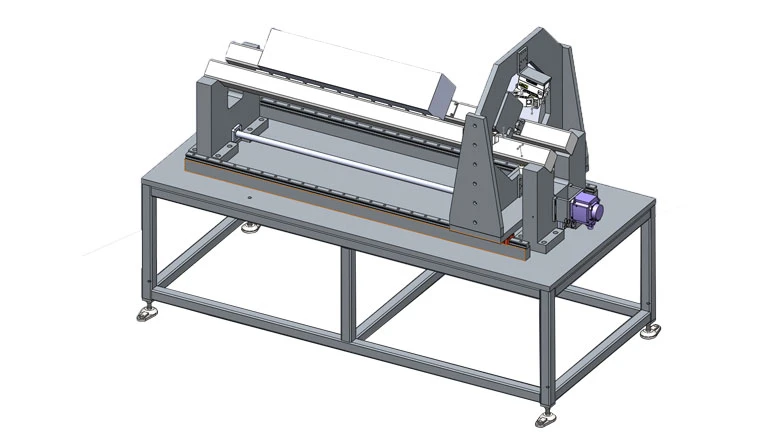

方棒尺寸检测设备 SC-DIM-BI
主要运用于方棒尺寸检测，帮助客户提升方棒成品质量，提高制造工艺
系统组成
01
成像系统
采用高精度激光3D相机进行尺寸测量，成像稳定，可实现高速度与高精度测量。相机采用一体化设计，接口简单，便于维护。
02
运动系统
采用双导轨设计，运动更平稳，图像数据采集更稳定，重复性精度高。
03
计算机控制系统
专业工业控制电脑，稳定性好，中文Windows 10操作系统。
04
检测算法
独有三维数据高速传输，高性能处理点云数据算法，可实现外观尺寸快速与精准检测。
设备参数及要求
参数名称 技术指标 电源 380V±10%，频率50Hz，三相五线制 设备开机率 ≥98% 故障率 ≤2% 产能 ≥1根/分钟 压缩空气 压力0.6-0.8MPa 信息接口 提供数据库接口，进行数据集中管理 配重要求 方棒最大重量为100kg 方棒测量技术指标
参数名称 技术指标 长度测量 测量范围：200～1000mm，重复精度≤0.3mm 边宽测量 测量范围：168-210mm，重复精度≤0.03mm 对角线 测量范围：222-300mm，重复精度≤0.03mm 斜边（弦长） 测量范围：0-25mm，重复精度≤0.1mm 直角度 测量范围：85-95度，重复精度≤0.1度 垂直度 测量范围：85-95度，重复精度≤0.1度 产能 1根/分钟 产品配置表
序号 商品名 规格 品牌 单位 数量 1 工业相机 激光扫描相机 SC 套 4 2 工控电脑 I7-11700/16GB双通道内存/128GB固态/1TB机械硬盘 DELL 套 1 3 软件系统 软件界面，算法自主研发 SC 套 1 4 电控系统 控制触发 SC 套 1 5 自动化系统 含上下料和扫描机构 SC 套 1 核心价值
高精度激光3D测量、双导轨稳定运动、独有点云算法，实现方棒尺寸快速精准检测，帮助客户提升成品质量，优化制造工艺。
方棒尺寸检测 · 精准高效
长度/边宽/对角线/斜边/直角度/垂直度
重复精度≤0.03mm 产能≥1根/分钟
行业应用
×
