便携式IV检测设备

SC-IV-Portable

产品简介

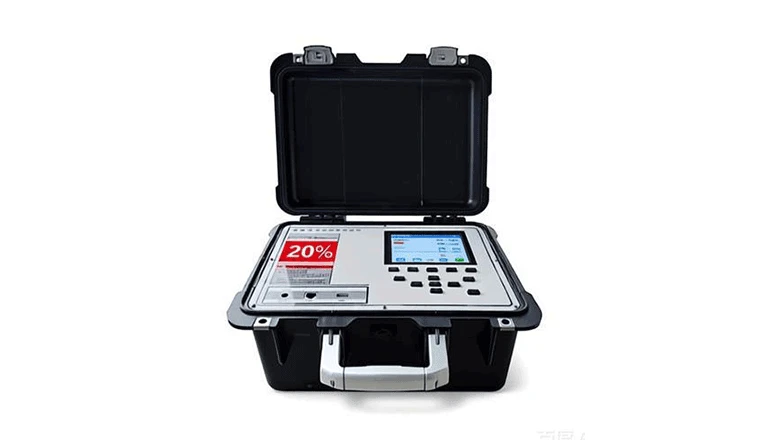

便携式IV检测设备 SC-IV-Portable

电压测试可达1500V，电流测试可达20A，可测试30kW光伏组件，提供精准、高效的伏安特性测试

势创智能 · 便携式IV测试仪

便携式IV测试仪SC-IV-Portable 采用一体式封装技术，可测试太阳能电池组件/方阵的开路电压、短路电流、最大功率等参数。电压测试最高1500V，电流20A，能够测试30kW的光伏组件。配备高精度辐照计与温度传感器，提供准确的现场辐照数值，一键式检测数据导出，单块组件/组串检测速度10秒完成，是第三方检测机构与电站运维的首选配置。

设备内置高容量锂电池，续航8小时；触屏加键盘操作，阳光下清晰可见；符合IEC、GB等多项行业标准，为用户提供安全、可靠的测试体验。

势创智能便携式IV检测仪

主要功能

单组件测试

具备独特的组件发电量测试功能，用于当地日照资源检测。提供高达400点的高分辨率测试模式及符合Modbus/tcp协议的以太网监视功能，适应科学研究需求。

组串测试

快速测试光伏整串的发电效率、短路、发电量等，并快速筛选不同组串之间的电性能。

辐照测量

在辐照计顶端检测阳光，测量辐照度、温度和角度。

STC标称参数转化测试

匹配当前95%以上光伏电池板规格，快速切换不同组件参数，自动计算电池板当前发电效率及转化率。

环境监测功能

具备电池板温度检测、太阳辐照度检测等环境检测功能，并提供用户可选的辐照计匹配。

产品优势

①

10～1500V高精度曲线测试

采用电阻式测试模块，单组件检测更为精准，可最大测试1500V组串的IV曲线，以及20A组串的串并联测试。

②

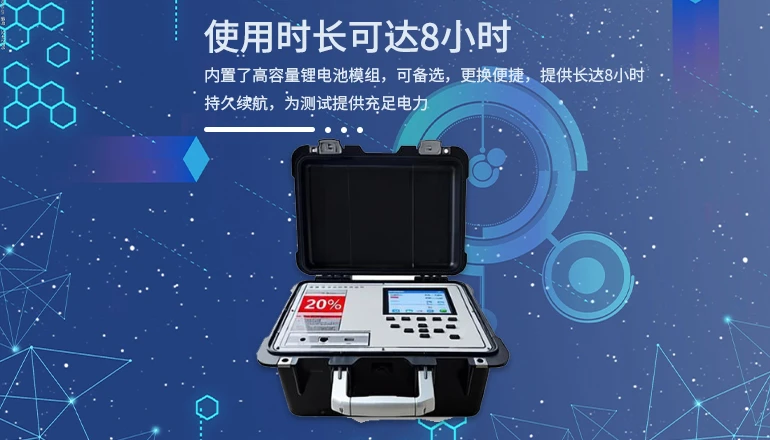

持久续航

内置高容量锂电池模组，可更换，长达8小时持续续航，为测试提供充足电力。

③

量程切换

针对不同规格组件/组串的电流电压，自动切换测试量程，提供精准测试范围，并有过压过流保护。

④

光伏组件修正数据库

内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果转化比提供参考，并支持手动添加。

⑤

高压隔离设计更安全

设备内部具备高压隔离电源设计，开路电压最大测试范围1500V，提供高达30kW光伏阵列测试功能，保障用户安全。

⑥

触屏面板操作

触屏加键盘操作方式，高亮液晶屏阳光下清晰显示，丰富的外设接口提供多种拓展联机功能。

⑦

国标行业基准

符合IEC61215、IEC61646、GB4793.1、IEC60904、IEC60891等多项标准，可作为第三方计量依据。

技术参数

系统参数

参数名称	技术指标
电压测量范围	10V～1500V
电压测量精度	0.1V
电压测试准确度	±0.5%±0.2V
电流测量范围	0.01A～20A
电流测量精度	0.001A
电流测试准确度	±0.5%+0.02A
最大功率测试重复性精度	±0.5%±3W
最大功率测试范围	50W～30kW
转换到STC下最大功率精准度	优于±5%
电池温度测量范围	-30℃～100℃
温度测试精准度	±1℃
辐照度测量范围	0～1400W/m²
辐照度测量精度	优于±3%
测试周期	20s
数据点	2048点
数据存储	>2000数值
连续性测试	20s
光伏组件型号数据库	通用
联机拓展	可多台IV联机测试比对

主机参数

参数名称	技术指标
扩容存储	USB
显示屏	640x480，6.5英寸LED
供电方式	内置锂电池/电源适配器
电池参数	14.8V/4400mAH
电池续航	8小时
尺寸	390x300x200mm
工作温度	-10℃～50℃
存储温度	-20℃～60℃
湿度	5～95%RH

辐照计参数

参数名称	技术指标
辐照测量范围	0～1400W/m²
分辨率	1W/m²
测量精度	±（5%+5位）
温度分辨率	0.1℃
温度测试精准度	±1℃（-10℃至75℃）；±2℃（-30℃至-10℃及75℃至100℃）
倾角测量范围	-90°~90°
工作温度	-20℃～50℃（湿度80%）
存储温度	-30℃～60℃
海拔	0～2000m

配件清单

序号	名称	单位	数量
1	主机	台	1
2	电源适配器	个	1
3	测试线套件(4根香蕉头测试线+4个鳄鱼钳)	套	1
4	MC4一转二转接线	根	1
5	太阳辐照度计	台	1
6	辐照度计充电器	个	1
7	用户手册	本	1
8	合格证	份	1
9	装箱清单	份	1
