便携式日光EL检测仪

SC-DEL-Portable

产品简介

便携式日光EL检测设备 SC-DEL-Portable

主要用于光伏电站、电池板的EL检测，晴天/阴天/白天/夜晚都能操作，便携高效，安全可靠

势创智能 · 便携式日光EL

便携式日光EL检测仪SC-DEL-Portable 主要用于光伏电站，电池板的EL检测，设备功能强大，便携性强，晴天/阴天，白天/夜晚都能操作，工作效率高，安全可靠。可检测隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档等多种缺陷。

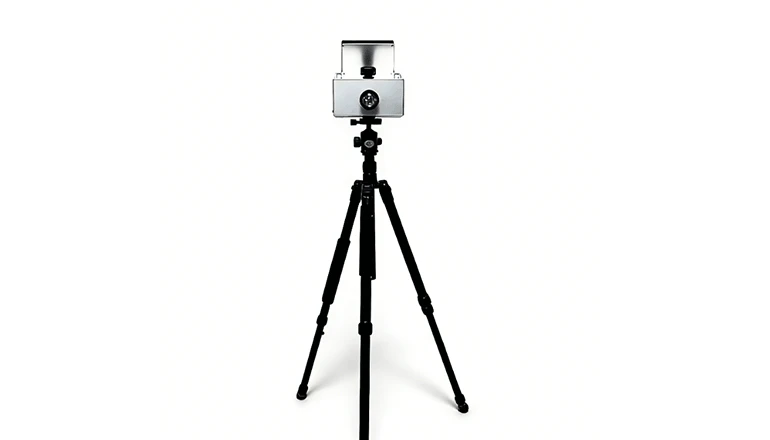

势创智能便携式日光EL设备设备示意图1

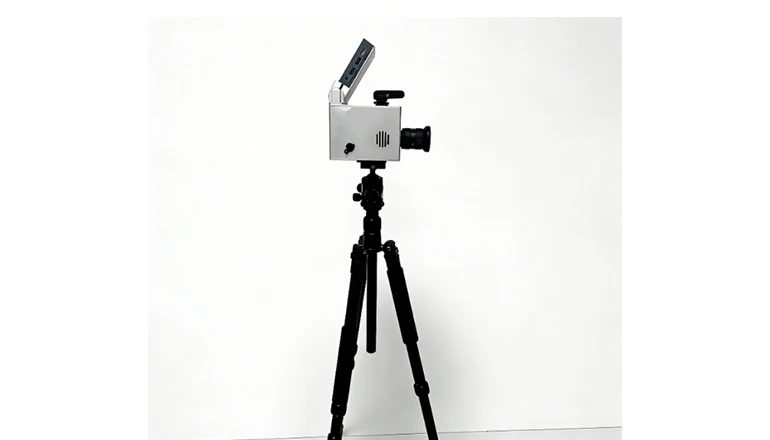

势创智能便携式日光EL设备设备示意图2

应用领域

电站检测

实验室检测

来料组件检测

室外实验组件检测

实验室组件检测

在实验室环境中，对各类光伏组件开展精准、全面的质量检测与性能评估。可模拟不同环境条件，深入检测组件潜在缺陷，为设计优化、质量把控提供可靠数据支撑。

来料组件检测

企业采购的各类光伏来料组件入库前全面检测，快速识别隐裂、断栅、碎片等缺陷，及时剔除不合格产品，避免因来料质量导致后续安全隐患或性能不达标。

电站组件检测

满足集中式、分布式等不同类型电站检测需求，沙漠、高原、屋顶、丘陵等复杂环境，晴天、阴天、夜晚等不同时段均可全方位检测，为电站维护提供精准依据。

室外实验组件检测

适应各种复杂自然环境，在真实户外条件下监测组件在不同光照、温度、湿度下的性能变化和缺陷发展，为户外应用研究、耐久性测试提供真实有效数据。

功能介绍

①

全天候组件EL检测

夜晚、多云、晴天等不同时段均可操作。

②

多类型组件检测

包括损坏严重无法通电的组件。

③

多场景电站组件检测

山区、高原、屋顶、大棚等。

④

定制化软件功能

满足个性化需求。

⑤

全自动缺陷检测

自动识别缺陷。

⑥

多种检测模式

可以适配各种板型。

技术优势

全天候检测，打破时间限制

传统EL仅能在夜间进行，日光EL实现夜晚、多云、晴天全天候检测，灵活安排时间，缩短检测周期。

强光适应性强

有效抵御白天强光干扰，即使在晴天阳光直射下也能精准检测组件缺陷。

检测范围更广

涵盖损坏严重无法通电的组件，兼容单晶组件（PREC、TOPCON、BC、N型等）、多晶组件。

操作便捷高效

大幅减少设备运输、部署、检测环境搭建及人力成本，提升经济性与效率。

安全保障

避免在夜间（偏远地区可能遭遇野生动物、低温环境）操作，保障检测人员安全。

技术参数

参数名称	技术指标
型号	SC-DEL-Portable
红外像素	500万像素
镜头规格	8mm/16mm/25mm多规格选配
检测周期	1ms~10000ms（夜晚1ms，白天高照度多晶10000ms，其余<1000ms）
可检测缺陷类型	隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档
控制方式	有线/无线
检测精度	裂纹宽度＞50μm
成像精度	＞0.1mm/pixel
对焦模式	全自动对焦
组件检测数量	2块
测试支架	2.6米碳纤维支架
检测时间	400辐照度以下
对焦距离	2~10米
测试平台	Windows
无线传输模块	高速无线传输模块
恒流电流	0~15A可调，精度±1%
恒流电压	0~60V可调，精度±1%
功率	700W
稳流模块	恒流控制，电量高低不影响电流电压稳定
电源控制	20米无线/有线遥控
续航检测数量	夜晚800块，白天100~600块（高照度100块）
电流调节	自适应
电源保护	逆电流、过载、漏电、静电、过热保护
电脑	平板电脑、一体化电脑
数据存储	10万张图片
检测对象	安装前来料组件/电站到货检；安装完好的组件（分布式/集中式电站）；单晶组件（PREC、TOPCON、BC、N型等）；多晶组件
电站环境	沙漠、高原、屋顶、丘陵、山坡、厂房、雪地、大棚、农光互补、鱼光互补、风光互补等各种环境
设备重量	5kg
环境温度	-30℃~50℃
相对湿度	≤85%RH

应用案例

场景描述	场景图	日光EL/PL图
集中式电站，晴天，26℃，10:00，海拔3000（BC板，板子表面玻璃碎裂）	场景图1	日光EL图1
集中式电站，阴天，22℃，15:00，海拔3000（topcon板）	场景图2	日光EL图2
集中式电站顶，晴天阳光直射，25℃，13:00，海拔3000（N型板，其中两串已失效，无法通电测EL）	场景图3	日光PL图3
分布式电站顶楼，晴天阳光直射，25℃，13:00，海拔3000	场景图4	日光EL图4
分布式电站顶楼，晴天阳光直射，31℃，17:00，海拔100（无需通电靠阳光拍摄）	场景图5	日光PL图5
室外来料检测，阴天小雨，18℃，15:00，海拔400	场景图6	EL图6
室内实验室组件检测，室内模拟阳光（照度500），10℃，10:00，海拔50	场景图7	EL图7
