测试场景一
光伏组件白天EL、PL实证测试报告
测试场景一
实验日期：2025-9月
实验地点：青海某集中式电站，海拔约3000米
时间：9：30~19：00
天气：多云 温度：10~23℃ 湿度：66%
| 组件1（N型）-测试时阳光直射 | |
| z1-001.webp | z1-002.webp |
| PL | |
| z1-PL.webp | |
| 组件损坏无法通电，EL测试无效 | |
| 组件2（N型）-测试时阳光直射 | |
| z2-001.webp | z2-002.webp |
| PL | |
| z2-pl.webp | |
| 组件损坏无法通电，EL测试无效 | |
| 组件3（N型）-测试时阳光直射 | |
| z3-001.webp | z3-002.webp |
| EL | |
| z3-el.webp | |
| PL | |
| z3-pl.webp | |
| 组件4（N型）-表面玻璃碎裂-测试时阳光直射 | |
| z4-001.webp | z4-002.webp |
| EL | |
| z4-el.webp | |
| PL | |
| z4-pl.webp | |
| 组件5（TOPCON）-测试时有薄云层 | |
| z5-001.webp | z5-002.webp |
| EL | |
| z5-el.webp | |
| PL | |
| z5-pl.webp | |
| 组件6(N型)-测试时有薄云层 | |
| z6-001.webp | z6-002.webp |
| EL | |
| z6-el.webp | |
| PL | |
| z6-pl.webp | |
| 组件7（多晶） | |
| EL | |
| z7-pl.webp |
测试场景二
实验日期：2025-9月
实验地点：青海某楼顶分布式电站，海拔约2000米
时间：11：00~12：00
期间天气：晴，阳光直射 温度：20~22℃ 湿度：51%
| 组件1（BC） |
| EL |
| s2-z1.webp |
| PL |
| s2-z1-pl.webp |
| 组件2（单晶PERC） |
| EL |
| s2-z2-pl.webp |
测试场景三
实验日期：2025-8月
实验地点：江苏某楼顶分布式电站，海拔约100米
时间：17：00~18：00
期间天气：阴 温度：35℃ 湿度：80%
照度：40w/m2

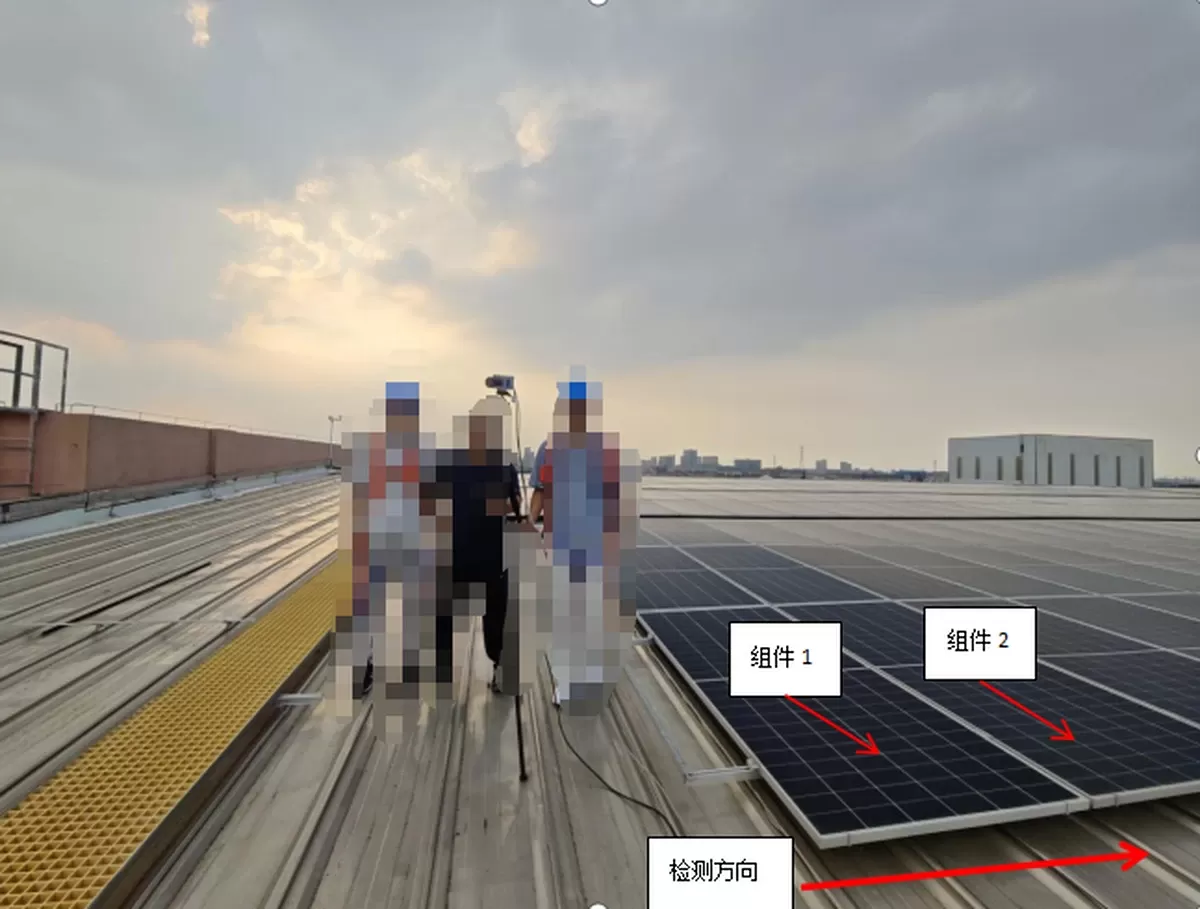

检测最下方一排组件PL，组件如下图：
检测结果统计表：
| 检测总数 | 23块 |
| 带隐裂组件数 | 5块 |
| 检出隐裂组件比例 | 21.74% |
| 隐裂总数 | 9根 |
| 组件1-2：检出隐裂数（0） | |
| s3-01.webp | |
| 组件3-4：其中 组件3检出隐裂数（5），组件4检出隐裂数（1） | |
| s3-02.webp | |
| 组件5-6：组件5检出隐裂数（1） | |
| s3-03.webp | |
| 组件7-8：检出隐裂数（0） | |
| s3-04.webp | |
| 组件9-10：检出隐裂数（0） | |
| s3-05.webp | |
| 组件11-12：检出隐裂数（1） | |
| s3-06.webp | |
| 组件13-14：检出隐裂数（0） | |
| s3-07.webp | |
| 组件15-16：检出隐裂数（0） | |
| s3-08.webp | |
| 组件17-18：检出隐裂数（0） | |
| s3-09.webp | |
| 组件19-20：检出隐裂数（0） | |
| s3-10.webp | |
| 组件21-22：检出隐裂数（1） | |
| s3-11.webp | |
| 组件23：检出隐裂数（0） | |
| s3-12.webp |
结论：
在青海（高原）和江苏（平原）的集中式和分布式电站，分别在阳光直射环境、云层遮挡环境、上午、正午、下午和黄昏时间，测试了各种类型组件PL、EL，可检出虚焊、隐裂、旁路二极管失效、污染、划伤等各种缺陷。
优势：
白天EL/PL测试较夜间测试更加安全、高效。对于分布在荒野、山地、水面、洼地的集中式电站和楼顶高处的分布式电站，白天EL/PL测试的优势更加明显。
在电站建设时，白天EL/PL可便捷地在白天户外抽检来料组件，无需在晚上或在室内、暗室检测。
联系人：
徐明 15950489233
南京势创智能科技有限公司
