势创智能研发团队自研的便携式日光EL检测仪采用InGaAs(铟镓砷)传感器，配合专利技术的滤波及锁相原理，可以24小时对EL进行测试，是目前市场上已知的唯一可以实现全天EL测试的设备。

势创智能 | 便携式日光EL检测仪

SC-DEL-Portable

联系我们
 资料下载

产品简介

势创智能 | 便携式日光EL检测仪

势创智能研发团队自研的便携式日光EL检测仪SC-DEL-Portable采用InGaAs(铟镓砷)传感器，配合专利技术的滤波及锁相原理，可以24小时对EL进行测试，是目前市场上已知的唯一可以实现全天EL测试的设备。

应用场景

来料组件检测
实验室组件检测
室外实验组件检测
电站组件检测

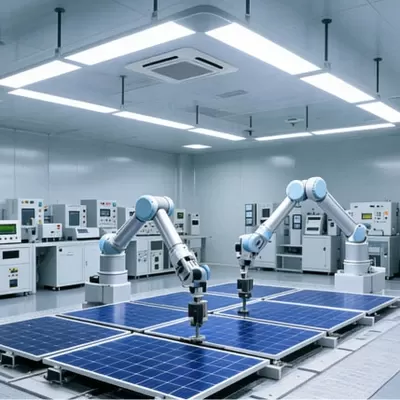

（一）实验室组件检测

在实验室环境中，日光 EL 可对各类光伏组件开展精准、全面的质量检测与性能评估。无论是研发阶段新型组件的性能测试，还是对批量生产组件的抽样质检，它都能发挥重要作用。实验室可借助该设备模拟不同环境条件，深入检测组件的潜在缺陷，为组件的设计优化、质量把控提供可靠的数据支撑，确保组件在实际应用中的稳定性和高效性。

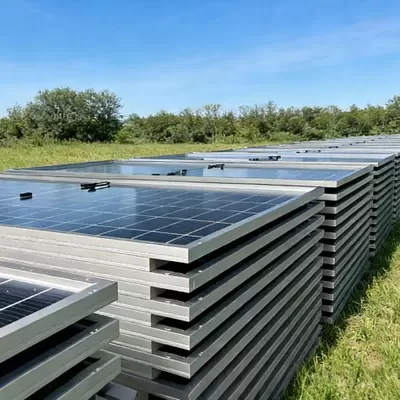

（二）来料组件检测

对于企业采购的各类光伏来料组件，日光 EL 是保障来料质量的关键检测工具。在组件入库前，通过该设备对每一批次的来料组件进行全面检测，能够快速识别出隐裂、断栅、碎片等各类缺陷，及时剔除不合格产品。这一环节可有效避免因来料质量问题导致后续生产、安装环节出现安全隐患或性能不达标情况，降低企业生产成本，保障生产进度和产品最终质量。

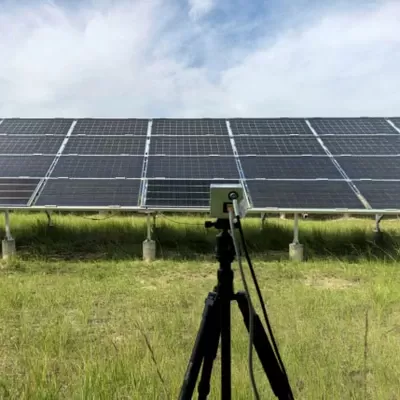

（三）电站组件检测

电站组件的稳定运行直接关系到电站的发电效率和经济效益，日光 EL 可满足集中式电站、分布式电站等不同类型电站的组件检测需求。无论是沙漠、高原、屋顶、丘陵等复杂环境下的电站，还是在晴天、阴天、夜晚等不同时段，它都能对安装后的组件进行全方位检测。及时发现组件在长期运行过程中出现的老化、损坏等问题，为电站的维护保养提供精准依据，保障电站持续高效发电。

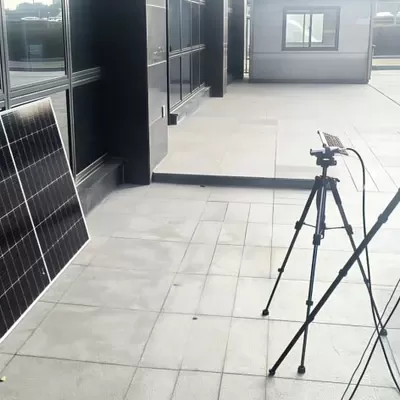

（四）室外实验组件检测

在室外实验场景中，日光 EL 能够适应各种复杂的自然环境，对处于实验阶段的组件进行实时检测。科研人员可通过该设备在真实的户外条件下，监测组件在不同光照、温度、湿度等环境因素影响下的性能变化和缺陷发展情况，为光伏组件的户外应用研究、耐久性测试等提供真实、有效的数据，推动光伏技术的不断进步。

功能介绍

1.全天候组件EL检测（夜晚、多云，晴天等）

2.多类型组件检测（包括损坏严重无法通电的组件）

3.多场景电站组件检测（山区、高原、屋顶、大棚等）

4.定制化软件功能

5.全自动缺陷检测

技术优势

相较于传统的便携EL检测，日光EL在检测效率、环境适应性、检测范围等多个方面具备显著优势，具体如下：

（一）全天候检测，打破时间限制

传统EL检测仅能在夜间无强光干扰的环境下进行，检测时间受到极大限制。而日光 EL 实现了全天候检测，无论是夜晚、多云还是晴天等不同时段，都能正常开展检测工作。这一优势极大地提升了检测效率，无需等待特定时段，可根据实际工作安排灵活调整检测时间，尤其适用于电站等需要快速完成大规模组件检测的场景，有效缩短检测周期。

（二）强光适应性强

传统夜晚 EL 检测在白天强光环境下，由于光线干扰严重，无法获取清晰准确的检测图像。日光 EL 凭借先进的技术，能够有效抵御白天强光的干扰，即使在晴天阳光直射的高照度环境下，也能精准检测组件缺陷。

（三）检测范围更广，覆盖多种特殊组件

传统夜晚 EL 检测对于损坏严重无法通电的组件往往束手无策，而日光 EL 能够对包括这类特殊组件在内的多类型组件进行检测，涵盖单晶组件（PREC、TOPCON、BC、N 型等）、多晶组件等。

（四）操作便捷高效，降低检测成本

相比传统暗室 EL 检测，大幅减少了检测设备的运输、部署、检测环境搭建以及检测过程中的人力成本，提升了整体检测的经济性与效率。

（五）为人员的安全提供相对安全的环境保障

对于比较偏远地区，比如荒漠、草原、湿地等场地，在夜间会出现狼和蛇等一些会对检测人员造成人身伤害的动物，夜间可视范围极小，一旦遇到危险很难在第一时间安全逃脱。北方地区冬季夜间温度最低能达-30℃，检测人员在这种环境容易失温，导致检测人员身体损害，同时检测进度无法推进或者检测效果不佳。而日光EL可完全避免在夜间操作，给检测人员安全提供极大的保障。

技术参数

参数名称	技术指标
型号	SC-DEL-Portable
红外像素	500万像素
镜头规格	8mm/16mm/25mm多规格选配
检测周期	1ms~10000ms（其中夜晚拍照1ms，白天高照度下拍多晶10000ms，其余板型白天拍照周期<1000ms）
可检测缺陷类型	隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档
控制方式	有线/无线
j检测精度	可检测出裂纹宽度大于50μm
成像精度	＞0.1mm/pixel
对焦模式	全自动对焦
组件检测数量	2块
测试支架	2.6米碳纤维支架
检测时间	400辐照度以下
对焦距离	2~10米
测试平台	windows
无线传输模块	高速无线传输模块
恒流电流	0~15A可调，精度±1%
恒流电压	0~60V可调，精度±1%
功率	700W
稳流模块	恒流控制电量高低不影响电流电压稳定
电源控制	20米无线/有线遥控
续航检测数量	夜晚800块组件，白天100~600块（高照度情况下100块）
电流调节	自适应
电源EL特性保护	逆电流保护，过载保护，漏电保护，静电保护，过热保护
电脑	平板电脑、一体化电脑
数据存储	10万张图片
检测对象	安装前来料组件/电站到货检安装完好的组件（包括分布式电站和集中式电站）单晶组件（PREC,TOPCON,BC,N型等多种类型）多晶组件
电站环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
设备重量	5kg
环境温度	-30℃~50℃
相对湿度	≤85%RH

应用案例


集中式电站，晴天，温度26℃，检测时间10:00，海拔3000（BC板，板子表面玻璃碎裂）
场景图	日光EL图
portable-el-case-01.webp	portable-el-case-02.webp
集中式电站，阴天，温度22℃，检测时间15:00，海拔3000（topcon板）
场景图	日光EL图
portable-el-case-03.webp	portable-el-case-04.webp
集中式电站顶，晴天阳光直射，温度25℃，检测时间131:00，海拔3000（N型板，其中两串已失效，整块板子开路电压只有三分之二，无法通电测不了EL）
场景图	日光PL图
portable-el-case-05.webp	portable-el-case-06.webp
分布式电站顶楼，晴天阳光直射，温度25℃，检测时间13:00，海拔3000
场景图	日光EL图
portable-el-case-07.webp	portable-el-case-08.webp
分布式电站顶楼，晴天阳光直射，温度31℃，检测时间17:00，海拔100（无需通电靠阳光拍摄）
场景图	日光PL图
portable-el-case-09.webp	portable-el-case-10.webp
室外来料检测，阴天小雨，温度18℃，检测时间15:00，海拔400
场景图	EL图
portable-el-case-11.webp	portable-el-case-12.webp
室内实验室组件检测，室内模拟阳光（照度500），温度10℃，检测时间10:00，海拔50
场景图	EL图
portable-el-case-13.webp	portable-el-case-14.webp
